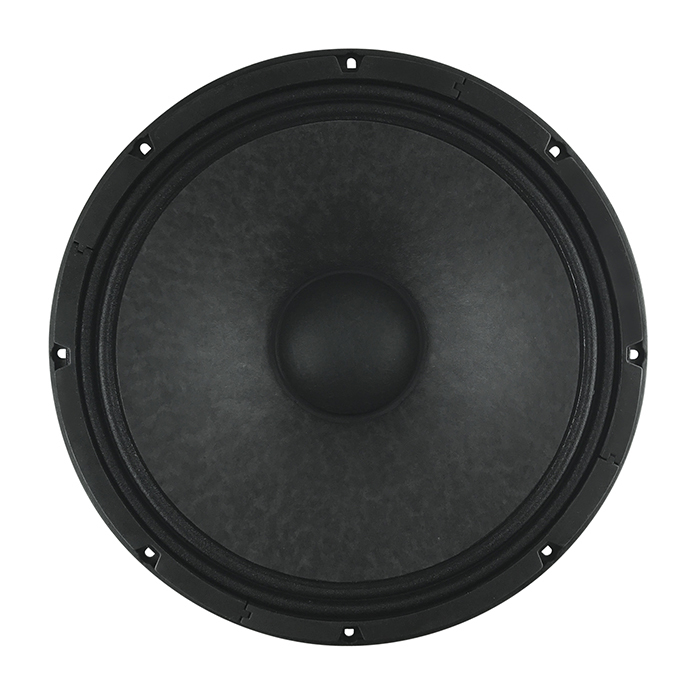

| PROFISSIONAL | ||||
| CARACTERÍSTICAS GERAIS | PARÂMETROS TÉCNICOS | |||
| Diâmetro Nominal | 388 mm / 15 in | Impedância Nominal | 8 Ohm | |
| Diâmetro da Bobina | 100 mm / 4 in | Potência AES (1) | 700 W | |
| Material do Imã | Ferrite | Potência Máxima (2) | 1400 W | |
| Material da Estrutura | Alumínio Fundido | Resposta SPL (1W/1m) (3) | 99.1 dB | |
| Potência | 1400 W | Diâmetro da Bobina | 100 mm / 4 in | |
| Sensibilidade | 99.1 dB | Profundidade da Bobina | 21 mm | |
| Resposta de Frequência | 40-2000 Hz | Profundidade do Gap no Imã | 10 mm | |
| Densidade de Fluxo | 1.30 T | |||
| PARÂMETROS THIELE - SMALL | Peso do Imã | 3300 g | ||
| Re | 5.1 Ohm | Peso Líquido | 12.1 kg | |
| Qms | 7.42 | |||
| Qts | 0.25 | CARACTERÍSTICAS DE CONSTRUÇÃO | ||
| Cms | 116 µm/N | Material do Fio da Bobina | Cobre | |
| Vas | 120.4 l | Material da Forma da Bobina | Kapton | |
| Xmax | +/- 7.0 mm | Material do Cone | Papel | |
| N | 3.12% | Tratamento do Cone | Polpa Resistente à Umidade | |
| Fs | 41.0 Hz | Material da Borda | Tecido Tratado | |
| Qes | 0.26 | Material do Domo | Papel Sólido | |
| Mms | 130 g | |||
| Bxl | 25.90 Tm | PARÂMETROS DE MONTAGEM | ||
| Sd | 855.3 cm2 | Diâmetro Geral | 388 mm | |
| X Var | +/- 10.0 mm | Diâmetro de Recorte do Defletor | 355 mm | |
| Le (1KHz) | 1.48 mH | Furos de Montagem | 8 Furos 6x9 sobre Ø371 mm | |
| Profundidade Total | 169 mm | |||
| NOTAS: | ||||
| (1) Potência nominal medida com teste de 2 horas com sinal de ruído rosa, fator de crista de 6 dB, alto-falante em ar livre, potência calculada em Zmin nominal | ||||
| (2) A potência máxima é definida como 3 dB maior que a potência nominal. | ||||
| (3) Calculado pelos parâmetros Thiele e Small, para a média do SPL na caixa consulte a resposta de frequência | ||||
| (4) Parâmetros Thiele e Small medidos com sistema laser após teste de pré-condicionamento | ||||
| (5) Medido em relação a um THD de 10% | ||||
| (6) Valor correspondente a um decaimento do Fator de Força ou Conformidade, ou ambos, igual a 50% do valor do sinal pequeno. | ||||
| (7) Dimensões do desenho em mm | ||||
